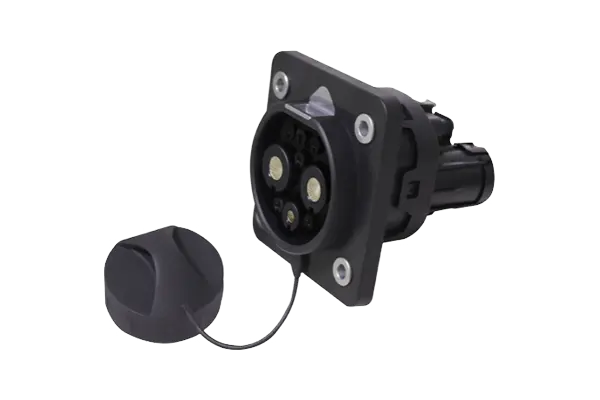

GB/T DC ARAÇ GİRİŞİ (Çalışma Gerilimi: 1000V/DC)
Elektrikli araç bağlantısı
Özellikler
GB/T20234-2023 düzenlemelerini ve gereksinimlerini karşılayın
Ön yüklü
Koruma dereceleri: IP54; IP55 (çalışma koşulu)
Mekanik Performans-
Mekanik kullanım ömrü: yüksüz takma/çekme>10000 kez
Birleşik yerleştirme kuvveti: <140N
Çevresel Performans-
Çalışma sıcaklığı: -30°C~+50°C
Uygulamalı Malzemeler-
Kutu Malzemesi: Termoplastik, alev geciktirici sınıf UL94 V-0
Kontak Kılıfı: Bakır alaşımı, gümüş kaplama
Güvenilir malzemeler, alev geciktirici, basınca dayanıklı, aşınmaya dayanıklı, darbeye dayanıklı, yağa dayanıklı
Elektriksel Performans-
Anma akımı: 300A/400A/500A
Çalışma voltajı: 1000V/DC
Yalıtım direnci: ＞100MΩ(DC 1000V/1dakika)
Terminal sıcaklık artışı: <50K
Dayanım Gerilimi: 3000V AC/1dakika
Kontak Direnci: 0,5mΩ Maks
Model seçimi ve standart Kablo
Modeli | Nominal akım | Kablo özellikleri |
|---|---|---|
V5-DSD-EV-300S | 300A | 2*70mm²+1*25/16/10/6mm²+8*0,5mm² |
V5-DSD-EV-400S | 400A | 2*95mm²+1*25/16/10/6mm²+8*0,5mm² |
V5-DSD-EV-500S | 500A | 2*120mm²+1*25/16/10/6mm²+8*0,5mm² |
